Машины SP3020 Vmm видео- измеряя масштабом оси 0.01um 3 абсолютным линейным

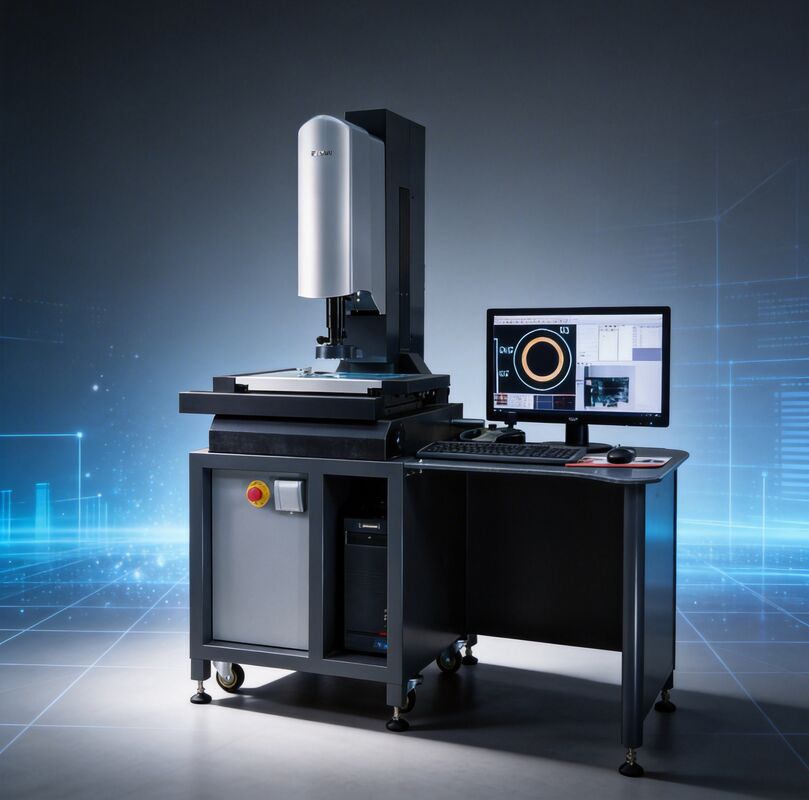

Автоматические видеоизмерительные машины зрения СП-3020 с абсолютной линейной шкалой 3 осей 0,01 мкм

Приложения для устройств

Видеоизмерительная машина SPARTAN 3020 широко используется в различной точной электронике, технологии пластин, режущих инструментах, пластмассах, пружинах, штампованных деталях, разъемах, пресс-формах, двумерном копировании, рисовании, инженерных разработках, металлических пластиках, печатных платах, проводящей резине, порошковой металлургии, винтах, деталях часов, мобильных телефонах, фармацевтической промышленности, оптоволоконных устройствах, автомобильной технике, аэрокосмической промышленности, университетах, научно-исследовательских институтах и ​​других областях, имеющих широкий спектр применения.

Принцип работы

Когда заготовка помещается на рабочий стол, ее изображение захватывается и экспортируется в компьютер посредством пропускания или отражения освещения устройства, затем с помощью функций программного обеспечения, таких как видео, измерение вместе с перемещением рабочего стола, сбор координат, пользователь может выполнять измерения, такие как круг, линия, расстояние до заготовки.

Техническая спецификация

Характеристики

1.3 оси X/Y/Z абсолютной линейной шкалы были исследованы и разработаны независимо, с разрешением до 0,01 мкм.

2. Высокоточный объектив с замкнутым контуром и автоматическим зумом F3.

3. Специально разработанный контроллер движения измерительной машины Vision с использованием передачи данных Ethernet, который является эффективной и надежной системой, может решить проблему нестабильной передачи данных через USB.

4. CMOS-датчик SONY высокого разрешения процессора изображений обеспечивает четкость изображения без размазывания.

5. В верхнем источнике света используется независимая система управления освещением с восемью зонами, а в светоизлучающем элементе используется светодиод с низким затуханием для продления срока службы.

6. Многофункциональное программное обеспечение для измерений. Результаты измерений можно выводить в DXF, Word, Excel, PDF и другие форматы.

Высокоточный замкнутый объектив F3 с автоматическим зумом

В сочетании с высокой точностью и высоким разрешением кольцевой шкалы, разработанной и спроектированной объективом Easson F3, полной обратной связью по положению с обратной связью, включая функцию коаксиального освещения, ошибка многократного повторения изображения, вызванная зазором передачи зубчатой ​​передачи, устраняется, чтобы улучшить повторяемость общего измерения.

21 заказ объемной компенсации

Измерительная машина Easson Vision, используемая с сетевой системой управления серии AR, которая включает объемную компенсацию на 21 порядок, со сверхвысокоскоростным линейным энкодером и встроенным EAD (декодер абсолютной шкалы), позволяет системе серии AR использовать высокоточную абсолютную шкалу AS-80, обеспечивая высокую точность и высокое разрешение измерения.

2Д/3Д МмножественныйИзмерение

Три серии видеоизмерительных машин Easson могут взаимодействовать с высокоточными сенсорными датчиками Renishaw из Великобритании для многократных 2D/3D измерений. Трехмерное измерение зонда можно совмещать с двухмерным измерением системы визуализации. Одна и та же система координат используется для 2D/3D измерений в идеальной и простой комбинации.
