Введение продукта

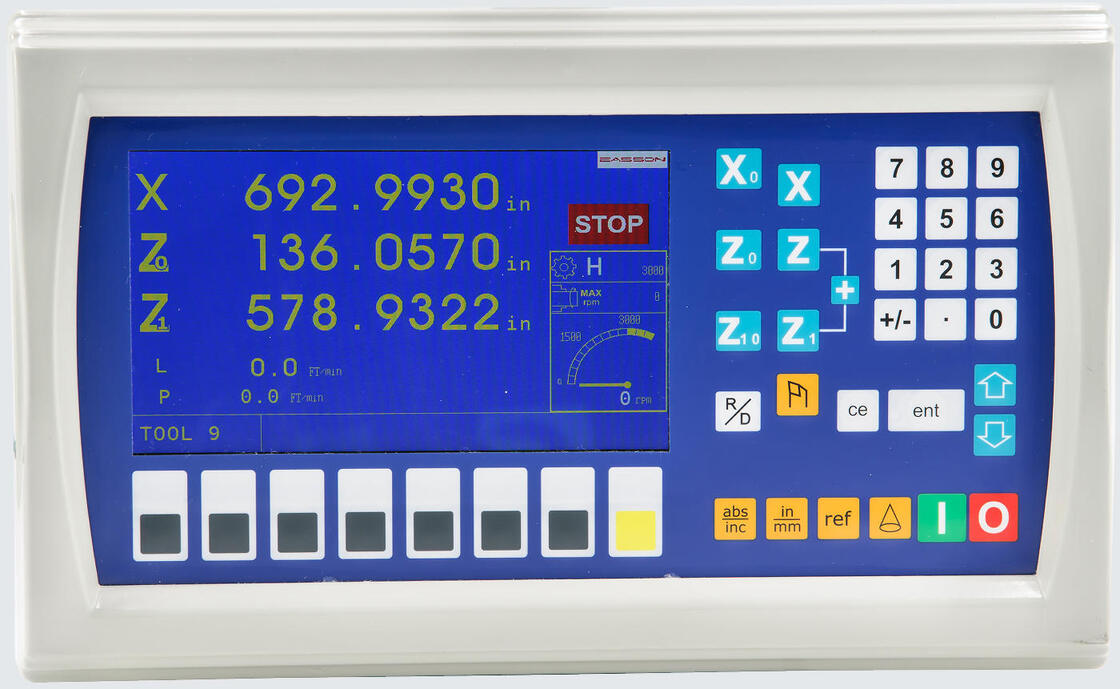

ВСистема цифрового чтения с постоянной скоростью токарного станка Easson ES-14Bявляется профессиональным ЖК-ДРО, специально разработанным дляПриложения для обработки точных станков.
В отличие от традиционных цифровых показаний, которые показывают только положение оси, ES-14B интегрируетуправление скоростью шпинделя, мониторинг скорости линейной резки поверхности и обратная связь кодера, что позволяет оператору поддерживать оптимальные условия обработки во время обработки.
Система поддерживаетКонтроль постоянной скорости поверхности (CSS), что позволяет автоматически регулировать скорость вращения шпинделя в соответствии с диаметром заготовки во время обработки.улучшение качества отделки поверхности и срока службы инструмента.
ES-14B DRO выводитСигнал управления 0 ′ 10V на спиндовой инвертор, позволяющий непосредственное регулирование скорости вращения шпинделя для обоихрежимы автоматического и ручного управления.
С его интеллектуальными специальными функциями токарного станка, такими какСуммирование оси Z, память сдвига инструмента и переключение радиуса/диаметра дисплея, ES-14B значительно повышает эффективность обработки и уменьшает ошибки оператора.
Система DRO, разработанная для промышленной среды, соответствует международным стандартам.Нормы ЭМК, обеспечивая надежную работу в мастерских станков.
Ключевые особенности
Контроль постоянной скорости поверхности (CSS)
Цифровая система считывания ES-14B автоматически регулирует скорость шпинда на основе текущего диаметра оси X для поддержания постоянной скорости резки во время поворота.
Эта функция улучшает:
Ключи и кнопки основных функций
Автоматическое и ручное управление оборотами
DRO обеспечивает два режима управления шпинделем:
Режим AUTO RPM
Скорость шпинделя автоматически регулируется в соответствии с предварительной настройкойскорость резки линейной поверхности.
Ручной режим оборотов в секунду
Скорость вращения шпинделя регулируется с помощью кнопки регулировки скорости DRO.
Эта гибкая система управления позволяет операторам выбирать наиболее подходящий режим работы в зависимости от задачи обработки.
Управление спиндовым инвертором 0 ̊10В
ES-14B выводитСигнал аналогового управления 0-10Внепосредственно к инвертору шпинделя, позволяющему точное электронное управление скоростью шпинделя.
Это позволяет бесшовную интеграцию с современными системами привода токарного станка.
Дисплей скорости резки линейной поверхности
DRO прямо отображаетскорость линейного резания (м/мин)во время обработки, что позволяет операторам контролировать условия резки в режиме реального времени.
Функция суммирования оси Z и Z1
Для больших станков, оборудованных двумя продольными весами, ES-14B поддерживаетсуммирование оси, что позволяет комбинировать показания оси Z и оси Z1 и отображать их в виде одного значения.
Это улучшает точность позиционирования инструмента.
Заявления
Система DRO постоянной скорости ES-14B широко используется в:
-
точная обработка токарного станка
-
мастерские по резке металлов
-
Производство форм
-
обработка автомобильных компонентов
-
Поворачивание компонентов аэрокосмической промышленности
-
Общая механическая промышленность
Техническая спецификация
| Номер модели |
ES14B CS |
| Номер оси |
Четыре оси |
| Дисплей оси |
1 мкм, 5 мкм |
| Ввод сигнала |
Сигнал квадратации A / B |
| Силовое питание |
110 напряжение - 220 напряжение |
| Масса (кг) |
2.5 |
|
Максимальный вход
|
2 Мб Гц |
| Рабочая температура |
0°C - 45°C |
| Температура хранения |
-40°C - 55°C |
| Относительная влажность |
≤ 95% |
| Вводные материалы |
2 или 3 линейных кодера |
| Стандарт EMC |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Оборудование для испытаний ЭМК
Чтобы убедиться, что все продукты Easson DRO могут проходить стандартные стандарты EMC, у нас есть полный набор испытаний EMC.
Тест на старение
Испытание старения может подтвердить, что продукты процесса, конструкции, материала и других аспектов имеют дефекты или нет.Мы можем использовать это тестирование оперативно пересматривает дизайн продукта для улучшения качества продукта и срока службы.
Цифровая система чтения
Основной параметр ES-14B указан ниже:
| Отношения с другими людьми, 1/2, 1/2) |
| Радиус / диаметр для каждой оси |
| Метрический / дюйм Дисплей (мм / дюйм) |
| Абсолютное / инкрементальное (ABS / INC) |
| Выключить память (30 субданных) |
| 199 подданный |
| Справочная память (REF) |
ES14B CS Порт управления сигналом (DB9)
| Пин No. |
Наименование сигнала |
Описание / Примечания |
| Пин 1 |
Инвертор 10 В |
Сигнал инвертора (+10В) |
| Пин 2 |
Инвертор 0В |
Сигнал инвертора (0V / GND) |
| Пин 3 |
— |
Не используется / зарезервировано |
| Пин 4 |
— |
Не используется / зарезервировано |
| Пин 5 |
— |
Не используется / зарезервировано |
| Пин 6 |
5В (датчик переключателя вращений) |
+5В питание для датчика переключателя оборотов |
| Пин 7 |
Датчик Холла |
Ввод сигнала датчика зала |
| Пин 8 |
Сигнал высокой / низкой скорости |
Сигнал управления высокой/низкой передачей |
| Пин 9 |
0V (общее основание) |
Заземление для датчика переключателя оборотов и 0V H/L(два кабеля сигнала) |
Примечания / Примечания по проводам
-
Подключение инвертора:Пин1и Пин2
-
Подключение высокой/низкой передачи:Пин8и Пин9
-
Подключение датчика переключателя оборотов:Пин6, Ино7, Ино9
-
Easson CS DRO поддерживает 5В обычно открытый тип PNP датчика.
