Подробная информация о продукте:
|
ИМЯ: | Абсолютная шкала | Ключевое слово: | Кодировщик Cnc линейный |
---|---|---|---|
Стандарт измерений: | μм 20 | Длина измерений: | 50-1250 mm |
Разрешение дисплея: | 1 µm | структура: | Вертикальные 5 подшипников & 6 весен |
Электропитание: | ДК 5В | Выходной сигнал: | ТТЛ |
Высокий свет: | Отсчет абсолютных линейных кодировщиков цифровой,кодировщики точильщика абсолютные линейные,Кодировщик Easson VA11 линейный цифров |

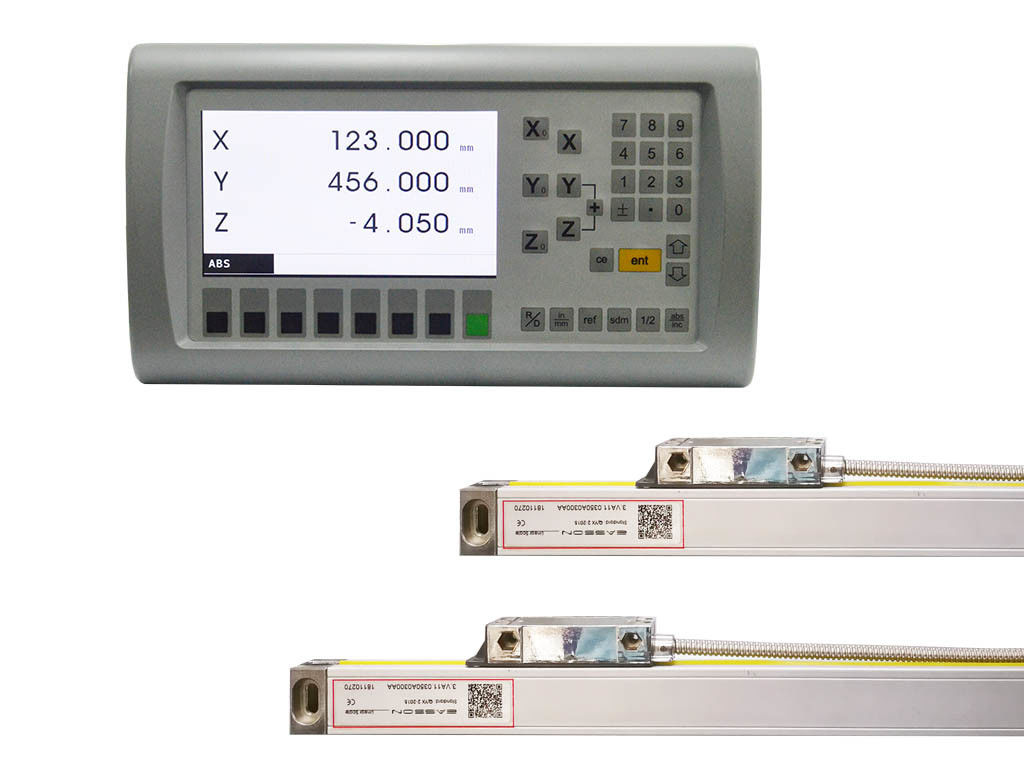

Высокая точность отсчет абсолютного линейного масштаба 6 весен цифровой для машины Griding
Характер продукции
Предварительная оптически измеряя система
Глава абсолютного линейного масштаба
Масштаб скрежетать абсолютного линейного масштаба состоит из 2 маск скрежетать, они абсолютная маска скрежетать и дифференциальная маска скрежетать соответственно. Функции этого 2 маски согласно следовать:
Абсолютная маска скрежетать имеет различную картину маски над всем стеклом скрежетать, его дает низкое разрешение но уникальные чтения положения над всем перемещением измерения.
Дифференциальная маска скрежетать картины идентичные repeatable маски над всем стеклом скрежетать, она дает очень стабилизированный и высококачественный электронный сигнал для интерполяции сигнала достигнуть чтений положения очень высокой точности и разрешения.
Абсолютное кодирвоание
Все абсолютное кодирвоание используемое в нашей абсолютной маске скрежетать конструировано Easson, им 100% наши внутренние дизайн и интеллектуальная собственность, конструированный и начатый для различных требований применений.
EC-1 абсолютный код конструированный Easson для абсолютного масштаба скрежетать. Сравненный с кодом расстояния 20mm Heidenhain, epson EC-1 имеет следующие преимущества:
1. Код расстояния Heidenhain вид «составленного кодекс Марк» которое использует небольшую метку не позднее 20mm как пуск сигнала расстояния, пока EC-1 использует нормальный REF Марк ширины 0.82mm как метка положения, поэтому сопротивление пыли лучшее чем Heidenhain лучшее и имеет меньше шанса неправильно читать.
2. EC-1 принимает дизайн комбинации двойн-кода, с возможностью обнаружения ошибки, поэтому легко врезать процедуры по обнаружения и коррекции ошибки.
3. Расстояние движения обнаружения EC-1 6.1~12.1mm, которое короче чем Марк Heidenhain «составленное кодекс» и более удобно для использования.
Техническая характеристика изделия
VA10 | VA11 | VA12 | VA13 | VA20 | VA21 | VA22 | VA23 | ||
Измеряя стандарт | Стеклянный масштаб - период скрежетать: 20μm (0.02mm) | ||||||||
Оптически обнаруживая система | Transmissive ультракрасная система: длина волны 880mm | ||||||||
Система на несущей частоте скольжения | Вертикальная система поддержки 5 подшипников | ||||||||
Разрешение | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
Перемещение измерения | 50-1200mm | Каждые 50mm в спецификацию длины | Не доступный | ||||||
1300-3000mm | Не доступный | Каждое 100mm в спецификацию длины | |||||||
Точность | 50-450mm | ±3μm - ±5μm | -- | ||||||
500-800mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
1050-2000mm | ±10μm | ±5μm | ±10μm | ±5μm | -- | ||||
1300-3000mm | -- | ±10μm/m | |||||||
Повторимость | 2μm (0.002mm) | ||||||||
Hystersis | 3μm (0.003mm) | ||||||||
Защита | IP 53 | ||||||||
Электропитание | ± 5% DC 5V | ||||||||
Выходной сигнал | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 |
Размеры установки
VA10/VA11/VA12/VA13серии
Интерфейс соединителя
Позолоченные штыри для избежания плохого соединения и Анти--корозии, оно имеет небольшой PCB внутри соединителя которые позволяют абсолюту серии VA линейному масштабу построенному в данных по компенсации лазера и сразу соединяются к нашему LCD DRO, обеспечивает высокую измеряя точность.
DSUB 9PIN
PIN | TTL | 422A | ||
Сигнал | Кабель | Сигнал | Кабель | |
1 | -- | -- | A | Желтый цвет |
2 | 0V | Апельсин | 0V | Белый |
3 | -- | -- | B- | Красный |
4 | GND | GND | GND | GND |
5 | -- | -- | R- | Черный |
6 | Желтый цвет | Зеленый цвет | ||
7 | 5V | Красный | 5V | Браун |
8 | B | Зеленый цвет | B | Синь |
9 | R | Браун | R | Серый цвет |
Тарировка 100% лазера
Все стеклянные датчики скрежетать индивидуально проверены и откалибрированный нашим внутренним интерферометром лазера для обеспечения измеряя точности исполните 100% со спецификациями.
