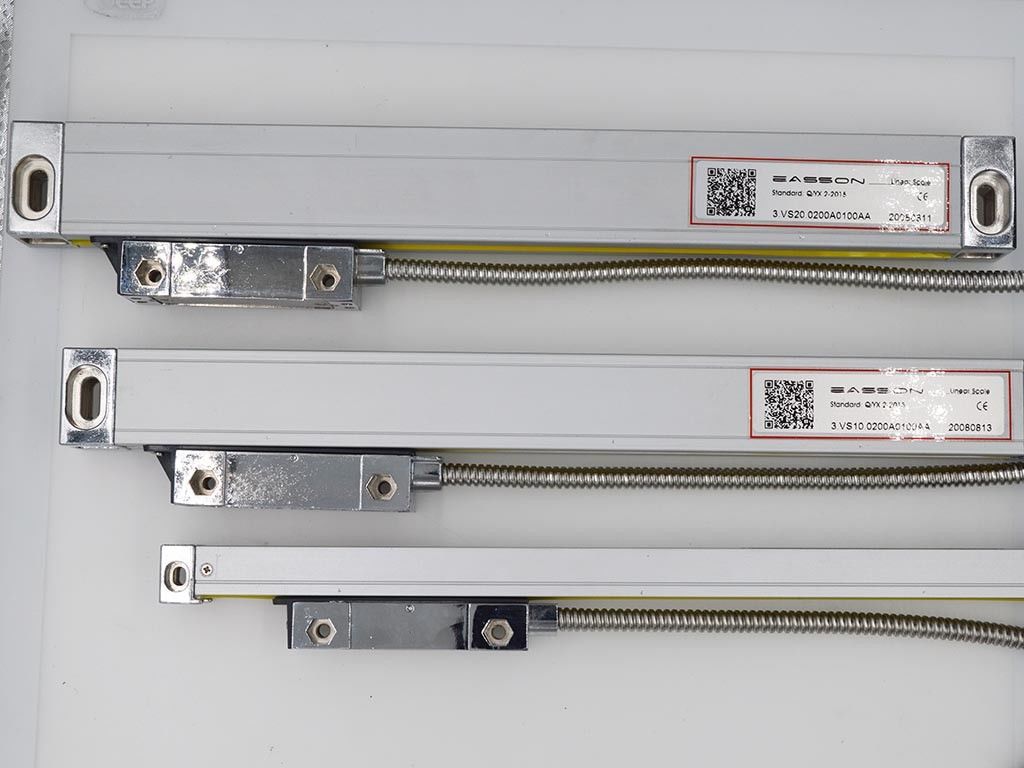

системы масштаба DRO 5um 1um цифров линейные для филировальной машины

системы масштаба DRO 5um 1um цифров линейные для филировальной машины
системы масштаба DRO 5um 1um цифров линейные для филировальной машины системы масштаба DRO 5um 1um цифров линейные для филировальной машины системы масштаба DRO 5um 1um цифров линейные для филировальной машины системы масштаба DRO 5um 1um цифров линейные для филировальной машины

Большие изображения :  системы масштаба DRO 5um 1um цифров линейные для филировальной машины

Подробная информация о продукте:
Место происхождения: П.Р.Чина
Фирменное наименование: Easson
Сертификация: CE
Номер модели: VS10
Оплата и доставка Условия:
Количество мин заказа: 1set
Упаковывая детали: Случай переклейки
Время доставки: 7 рабочих дней
Условия оплаты: T/T
Поставка способности: 1500 ПК в месяц

системы масштаба DRO 5um 1um цифров линейные для филировальной машины

описание
ИМЯ: Линейное измерение масштаба Ключевое слово: Линейная физика масштаба
Стандарт измерений: 0,02 мм Длина измерений: 50-1200 mm
Разрешение: µm 5 Гарантия: 1 год
Электропитание: ДК 5В Выходной сигнал: ТТЛ
Высокий свет:

системы 1um DRO

,

системы 5um DRO

,

система 0

системы масштаба DRO 5um 1um цифров линейные для филировальной машины



Техническая характеристика изделия







  VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
Измеряя стандарт Стеклянный масштаб - период скрежетать:  20μm (0.02mm)
Оптически обнаруживая система Transmissive ультракрасная система: длина волны 880mm
Система на несущей частоте скольжения Вертикальная система поддержки 5 подшипников
Разрешение 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
Перемещение измерения 50-1200mm Каждые 50mm Не доступный
1300-3000mm Не доступный Каждое 100mm
Точность 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
Повторимость 2μm (0.002mm)
Hystersis 3μm (0.003mm)
Защита IP 53
Электропитание ± 5% DC 5V
Выходной сигнал TTL TTL 422 422 TTL TTL 422 422








Размеры установки






Серия VS10

системы масштаба DRO 5um 1um цифров линейные для филировальной машины 0








Интерфейс соединителя






DSUB 9PIN

системы масштаба DRO 5um 1um цифров линейные для филировальной машины 1

PIN TTL 422A
Сигнал Кабель Сигнал Кабель
1 -- -- A Желтый цвет
2 0V Апельсин 0V Белый
3 -- -- B- Красный
4 GND GND GND GND
5 -- -- R- Черный
6 Желтый цвет Зеленый цвет
7 5V Красный 5V Браун
8 B Зеленый цвет B Синь
9 R Браун R Серый цвет





DIN 7PIN



системы масштаба DRO 5um 1um цифров линейные для филировальной машины 2


PIN Кабель TTL
1 Апельсин 0V
2 -- --
3 Желтый цвет
4 Зеленый цвет B
5 Красный 5V
6 Браун R
7 Земля GND
Случай Земля GND








Характер продукции




Предварительная оптически измеряя система

системы масштаба DRO 5um 1um цифров линейные для филировальной машины 3системы масштаба DRO 5um 1um цифров линейные для филировальной машины 4



Несущая скольжения кодировщика серии ПРОТИВ/VA линейного, использует дизайн 5 подшипников и 6 весен для масштаба оптически скрежетать линейного, специально в длинном масштабе размера как большая машина токарного станка. Точность лучше чем масштаб серии GS20 длинный.





Тест вызревания



системы масштаба DRO 5um 1um цифров линейные для филировальной машины 5

Потребность головы читателя оптически линейного кодировщика Easson быть испытанным на 72 часа теста вызревания перед для того чтобы собрать,

убеждайтесь что качество читатель главное надежен для использования долгого времени.





Тарировка 100% лазера

системы масштаба DRO 5um 1um цифров линейные для филировальной машины 6

Easson все линейные кодировщики индивидуально проверено и откалибрированный нашим внутренним интерферометром лазера для обеспечения измеряя точности исполните 100% с спецификациями.





Отчет о точности в коде QR





Каждый линейный кодировщик напечатан с кодом QR, который удобен для потребителей для просмотра отчета о точности осмотра фабрики.

системы масштаба DRO 5um 1um цифров линейные для филировальной машины 7

системы масштаба DRO 5um 1um цифров линейные для филировальной машины 8
