Подробная информация о продукте:
|
| Имя: | Отсчет 2 осей цифровой для филировальной машины | Ключевое слово: | Блок цифрового отсчета |
|---|---|---|---|
| Применение: | Филирующ, токарный станок, машина расточкой | Языки: | 8 выборов |
| Разрешение дисплея: | 0.1µм, 0.5µм, 1µм, 5µм | Вес: | 2,5 килограмма |
| Электропитание: | 110v - 220в | Выходной сигнал: | ТТЛ |
| Высокий свет: | Отсчеты оси машины 2 мельницы цифровые,2 блока цифровых отсчета оси,Отсчет масштаба машины мельницы |
||

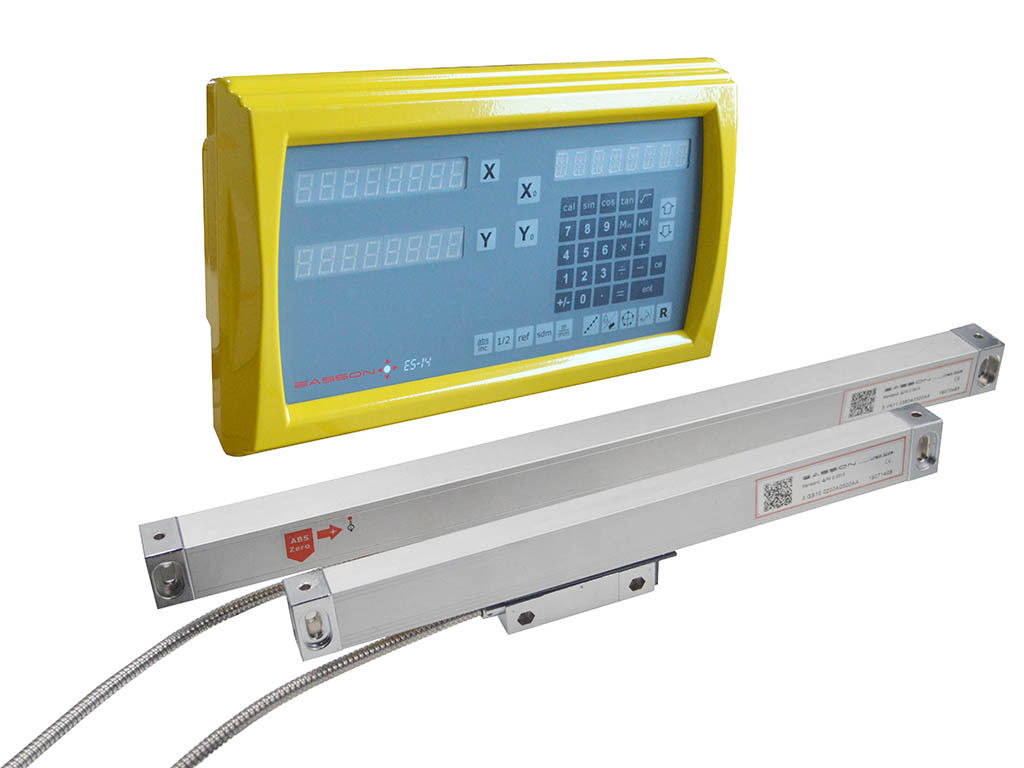

Желтый блок цифрового отсчета оси филировальной машины 2 LCD раковины
Упаковка & доставка
Одиночный размер пакета: см 40x26x18
Тип пакета: Коробка коробки
Чистый вес: 2,5 килограмма
Доставка:
| Количество | 1-10 | 11-50 | 51-100 | >100 |
| Est. время (дни) | 3 | 5 | 7 | 15 |
Серия ES-14 аттестованный CE и изготовлена согласно TQM (полной системе управления качеством).
электронные доски исполняют со стандартами RoHS.
Технические данные
| Модель | ES-14 | ||
| Номер оси | Ось 2 | ||
| Дисплей оси | 0,1 μm, 0,5 μm, 1 μm, μm 5 | ||
| Сигнал ввода | TTL | ||
| Электропитание | 110 V/220 V | ||
| Чистый вес (КИЛОГРАММЫ) | 2,5 | ||
|
Максимальный входной сигнал |
2 MB Hz | ||
| Рабочая температура | 0℃ - 45℃ | ||
| Температура хранения | -40℃ - 55℃ | ||
| Относительная влажность | ≤ 95% | ||
| Входные сигналы | Оптически правитель 3 | ||
| Стандарт EMC |
IEC61000-4-2/GB/T 17799-2 IEC61000-4-4/GB/T 17799-4 IEC61000-4-5/GB/T 17799-5 |
||
Оборудование для испытаний EMC
Обеспечить всему Easson продукты цифрового отсчета может быть пропуском стандартная спецификация EMC, мы имеет полный набор тестера невосприимчивости esd теста EMC для того чтобы испытать EMC.
Отличающийся от другие изготовители цифрового дисплея используя переключая план электропитания, электропитание цифрового отсчета Easson использовать линейные трансформатор и фильтр силы, это могут помочь нашим продуктам для того чтобы пройти невосприимчивостью noice и EMC. Переключая электропитание нет столь же хороший как линейная поставка трансформатора.
Easson DRO к соответствует уместным стандартам для электромагнитной совместимости (EMC) как детали ниже:
IEC61000-4-2/GB/T 17799-2: Невосприимчивость электростатической разрядки (разрядка 6000V контакта, разрядка 8000V воздуха)
IEC61000-4-4/GB/T 17799-4: Электрическая быстрая переходная разрыванная невосприимчивость (амплитуда ИМПа ульс 2000V)
IEC61000-4-5/GB/T 17799-5: Невосприимчивость грозового перенапряжения (пик 2000V напряжения тока ИМПа ульс Superrimposed)
Старея испытывая комната
Полностью потребность системы цифрового отсчета Easson сделать старея тест, используя трехосный генератор сигналов считая, убеждаться полностью couting чтение правильно, высокотемпературный тест и тест нагрузки на 72 часа перед процедурой по QC.
Описание продуктов
Система цифрового отсчета
Основные параметры в ES-14 включены как ниже:
| Центризовать (1/2) |
| Метрический/дюйм дисплея (mm/дюйм) |
| Абсолютный/дифференциальный (ABS/INC) |
| Память выключения (subdatum 30) |
| subdatum 199 |
| Память ссылки (REF) |
| Строение в калькуляторе |
| Диаметр круга тангажа (PCD) |
| Линия располагать отверстия (LHOLE) |
| Простая функция «r» |
| Ровная функция «r» |
| Линейная компенсация ошибки |
| Не линейная компенсация ошибки |
| Дисплей скорости оси |
| Радиус/диаметр |
Интерфейс соединителя
| PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Сигнал TTL | --- | 0V | --- | GND | --- | 5V | B | R | |
| Кабель | --- | Апельсин | --- | Земля | --- | Желтый цвет |
