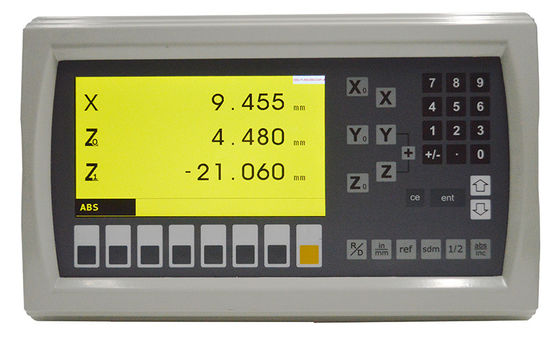

Цифровое отсчетное устройство Easson 7 дюймов 3 оси для фрезерного станка и токарного станка
3-осевое цифровое отсчетное устройство для сверления с 2-4 линейными энкодерами, разрешением 5-0,1 мкм, квадратурный сигнал A/B
Введение в продукт
ES-14B, выпущенный в 2018 году, был разработан Easson для поставки на мировой рынок цифрового отсчетного устройства «Все в одном и с полным набором опций». В ES-14B на самом деле можно выбрать необходимое применение (фрезерование, точение, растачивание, сверление, шлифование, электроэрозионная обработка) непосредственно во время настройки DRO.
Серия ES-14B сертифицирована CE и производится в соответствии с TQM (Система управления качеством). Электронные платы соответствуют стандартам RoHS.
Технические характеристики
| Тип модели |
ES-14B |
| Количество осей |
Три оси, четыре оси |
| Отображение оси |
0,1 мкм, 0,5 мкм, 1 мкм, 5 мкм |
| Входной сигнал |
Квадратурный сигнал A / B |
| Электропитание |
110 В - 220 В |
| Вес (кг) |
2,5 |
|
Максимальный вход
|
2 МБ Гц |
| Рабочая температура |
0℃ - 45℃ |
| Температура хранения |
-40℃ - 55℃ |
| Относительная влажность |
≤ 95% |
| Входы |
2, 3 или 4 линейных энкодера |
| Стандарт ЭМС |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Испытательное оборудование ЭМС
Чтобы убедиться, что все продукты Easson DRO могут пройти стандартную спецификацию ЭМС, у нас есть полный набор тестеров ЭМС для испытаний на устойчивость к электростатическому разряду.
Испытание на старение
Испытание на старение может выявить дефекты в процессе, конструкции, материалах и других аспектах электронных устройств до того, как они покинут завод. Поэтому оно имеет большое значение для компаний, чтобы своевременно изменять конструкцию продукта, чтобы продукты могли быть проданы после старения и стабилизации, тем самым улучшая качество продукции и репутацию на рынке.
Описание продуктов
Система цифрового отсчета
Основные параметры в ES-14B включены ниже:
| Центрирование (1/2) |
| Отображение в метрической / дюймовой системе (мм / дюйм) |
| Абсолютное / инкрементное (ABS / INC) |
| Память при выключении питания (30 подданных) |
| 199 подданных |
| Память ссылок (REF) |
| Встроенный калькулятор |
| Диаметр окружности отверстий (PCD) |
| Позиционирование отверстий по линии (LHOLE) |

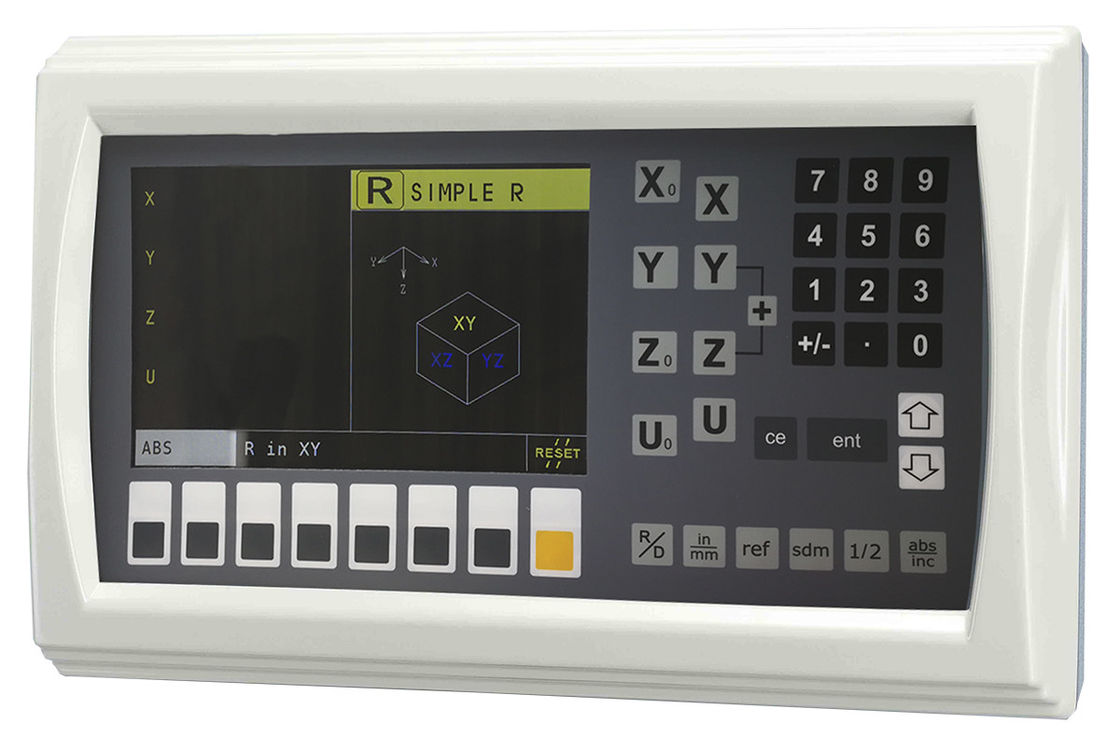

| Простая “R” Функция |
| Плавная “R” Функция |
| Компенсация линейной погрешности |
| Компенсация нелинейной погрешности |
| Суммирование по оси Z |
| Отображение скорости оси |
| Функция Bluetooth (опционально) |
| Функция положения при сбое питания (работает только с абсолютной линейной шкалой Easson) |
ES-14B - это цифровое отсчетное устройство «все в одном и с полным набором опций», которое имеет специальные функции, которые очень важны для модернизации станков, такие как нелинейная компенсация, отображение скорости оси... и многие другие важные функции, которые делают его идеальным решением для модернизации многих различных типов станков.
Чтобы убедиться, что DRO может пройти испытания ЭМС, инженер разработал новый тип блока питания для замены старого (трансформатора).
Преимущество импульсного источника питания:
1. Малый размер и легкий вес
2. Высокая эффективность энергопотребления
3. Низкая теплоотдача при работе и высокая надежность
4. Встроенное устройство фильтрации ЭМИ для источника питания, с высоким уровнем интеграции

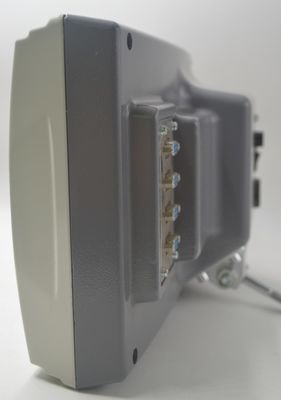

Интерфейс разъема
| PIN |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| TTL сигнал |
--- |
0 В |
--- |
GND |
--- |
A |
5 В |
B |
R |
| Кабель |
--- |
Оранжевый |
--- |
Земля |
--- |
Желтый |
|
|
|
